Desain Grafis - EFEK PADA GAMBAR VEKTOR (Bab 6)(kelas X)

BAB VI

EFEK PADA GAMBAR VEKTOR

Kompetensi Dasar

3.6 Efek pada Gambar Vektor.

4.6 Desain Efek Gambar Vektor.

A. Efek pada Gambar Vektor

Dalam CorelDraw, terdapat beberapa efek yang dapat diberikan pada gambar vektor. Berikut ini beberapa efek pada gambar vektor :

1. Interactive blend

Blend adalah salah satu efek yang berupa duplikasi pada objek sekaligus mentransformasi dan mencampurkan (baik bentuk maupun warna) antara dua objek ke bentuk objek atau warna. Syarat utama untuk membuat efek

blend adalah terdapat dua objek baik sama atau berbeda bentuk/warna. Umumnya,

efek ini digunakan untuk membuat objek berderet atau menggandakan objek secara cepat dan kosisten. Pada CorelDraw, blend tool biasanya digunakan untuk membentuk garis nota, faktur, atau buku bergaris yang mengharuskan jarak spasi antargaris yang sama dan presisi.

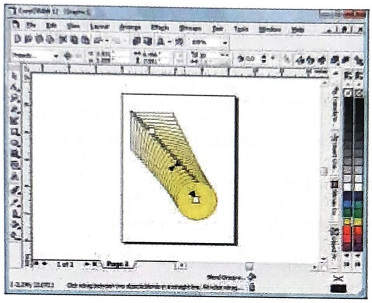

Gambar 6.1 Interactive Blend

2. Efek Bayangan (Shadow)

Shadow adalah sebuah efek bayangan yang timbul pada suatu objek, bisa pada sebuah kotak, tabel, dan gambar. dalam CorelDraw, tool untuk membuat efek bayangan disebut Drop Shadow. Pemberian efek bayangan pada gambar bertujuan agar gambar nampak lebih berkesan dan lebih hidup. Dalam pemberian efek bayangan, kita harus mengetahui posisi gambar dan dimana pencahayaan gambar tersebut, karena hal tersebut menentukan letak bayangan gambar.

3. Efek Contour

Contour adalah salah satu efek untuk menciptakan objek baru. Tool untuk membuat efek contour berada pada kelompok blend, distort, drop shadow, envelope, extrude, dan transparency. Jenis atau tipe contour ada 3, yaitu:

a. Center

b. Outside

c. Onside

Contour steps merupakan berapa banyak objek baru yang akan dibuat. sedangkan contour offset berfungsi untuk mengatur jarak antar objek baru dibuat.

4. Efek Distort

Efek distort adalah efek tarikan atau dorongan pada suatu objek baik secara acak maupun teratur tanpa mengubah sifatnya. Efek distort tidak mengubah sifat objek. Dalam CorelDraw, efek distort terdiri dari beberapa jenis :

a. Icon Pull and Push distortion

Untuk memberikan efek tarikan/dorongan secara manual.

b. Icon Zipper distortion

Untuk memberikan efek zig-zag secara manual.

C. Icon Twister distortion

Untuk memberikan efek tarikan memutar secara manual.

d. Center distortion

Untuk mengatur pusat distorsi.

5. Efek Envelope

Envelope tool adalah alat yang digunakan untuk memberikan node pada objek tanpa harus meng-convert terlebih dahulu ke curve dan kemudian node-node tersebut dapat digunakan untuk mengatur objek, menarik dan memberikan kelengkungan pada objek sesuai dengan arah pergerakan kursor.

6. Efek Extrude

Efek Extrude adalah efek yang dapat membuat satu objek menjadi 3D dengan dimensi yang dapat kita atur sendiri.

7. Efek transparansi

Efek transparensi adalah efek yang merubah objek menjadi transparan.

B. Desain Efek Gambar Vektor

1. Logo dengan Efek Contour

Bedasarkan logo Anda dari materi sebelumnya, Anda dapat memperindah logo tersebut dengan memberikan efek-efek tertentu, misalnya efek interactive contour. Untuk menggunakannya, ikuti langkah berikut:

a. Siapkan file logo yang Anda buat dari materi sebelumnya.

b. Pilih gambar logo dasar yang berwarna Cyan.

c. Buka flyout Interaktif tool. Klik Interactife Contour tool. Pada Property Bar klik tombol To Center, Contour Step-11, Contour Offset=0,05. Outline Color- Blue, dan Fill color- Blue, sehingga hasilnya seperti gambar berikut :



Gambar 6.2 Logo Diperindah dengan Interaktif Contour Tool

2. Poster dengan Efek Transparansi

Menggunakan perangkat lunak CorelDraw, kita akan membuat poster dengan hasil akhir seperti gambar berikut.



a. Membuat Dasar Poster

1) Buat lembar kerja baru di CorelDraw, kemudian atur Paper Type menjadi A3, Portrait, Drawing Units menjadi centimeters.



2) Klik Rectangle Tool > lalu drag ditempat lembar kerjanya.



3) Warnai kotak persegi yang akan dibuat background tadi menjadi warna gradien antara hijau & kuning. Caranya, klik persegi yang sudah dibuat tadi > klik icon Fill (gambar ember tumpah) di ToolBox> Cari icon Fountain Fill> klik iconnya.



4) Atur seperti gambar dibawah ini.



5) Hasilnya akan seperti gambar di bawah ini.



6) Pada garis tepi dari objek persegi tersebut masih terlihat garis tipisnya,

Untuk itu hilangkan garis hitamnya agar terlihat lebih lembut. Caranya, klik persegi tersebut > lalu klik outline tool >pilih No outline yang ditandai dengan ikon tool berupa X.



b. Membuat replika orang di dalam poster.

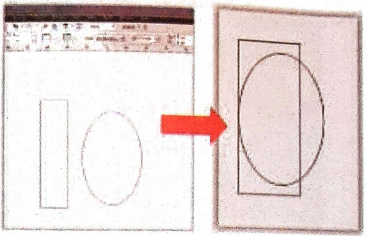

1) Pertama, buat 2 buah objek persegi & lingkaran, dan tumpuk menjadi satu.



2) Seleksi semua objek >lalu klik Front Minus Back, hasilnya seperti

ditunjukkan gambar dibawah ini.

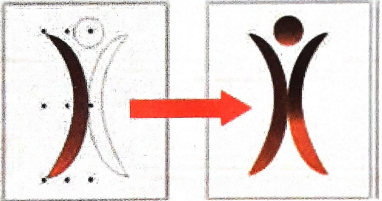

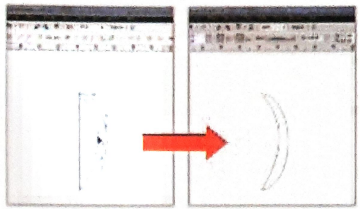

3) Buat objek tersebut menjadi melengkung. Klik objek > klik Shape Tool

(F10).



4) Klik sekali lagi objeknya >Convert Line To Curve, untuk membentuk curve pada objek.



5) Duplikat objek yang sudah jadi tersebut, untuk membuat tangan dan kaki. dengan cara: Klik objek > Klik Menu Arrange > Klik Transformation

Klik Scale.

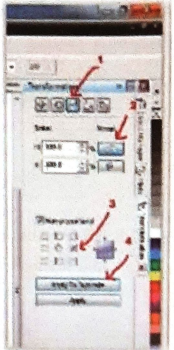

6) Perintah ini akan memunculkan jendela baru di sebelah kanan lembar kerja Anda.



7) Setelah itu klik objek yang dibuat tadi, terus ikuti langkah sesuai yang ditunjukan pada gambar dibawah ini.



8) Sehingga hasilnya akan terlihat seperti gambar dibawah ini.



9) Menambahkan objek lingkaran sebagai kepala orang.



10) Replika manusia akhirnya sudah jadi, Selanjutnya tinggal diberi warna.



11) Gambar di bawah ini adalah hasil akhir setelah objek orang diberi pewarnaan. Untuk hasil yang lebih halus, garis tepi dapat dihilangkan.



12) Setelah diwarnai lalu kita duplikasi orangnya menjadi 3, dan warnai

manusianya dengan warna lain.



13) Selanjutnya buat latar belakang sebuah kota.

Caranya, buat beberapa persegi yang bentuknya beda-beda dan setiap persegi harus bersinggungan dengan persegi lainnya.



14) Lakukan proses weld pada semua objek persegi berbentuk replika kota tadi, agar terlihat menyatu menjadi satu. Caranya, seleksi semua objek > klik icon Weld.

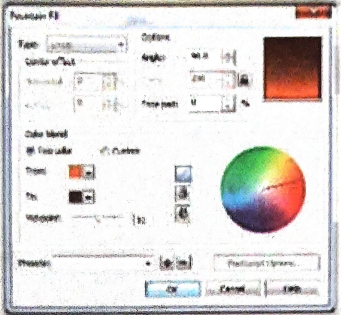

15) Sekarang kita warnai gedung-gedungnya dengan Fountain Fill. Perhatikan pengisian warna pada gambar dibawah ini.



16) Ini adalah hasil akhir setelah objek orang diberi pewarnaan. Untuk hasil yang lebih halus, garis tepi dapat Anda hilangkan.

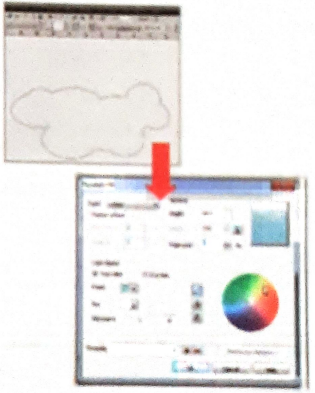

17) Selanjutnya membuat awan, caranya sama seperti membuat kota. Membuat

objek > Weld objeknya > kemudian diberi warna.



18) Seleksi semua objek > klik icon Weld.

19) Hasilnya akan seperti ini gambar di bawah ini, kemudian diberi warna.



20) Ini adalah hasil akhir setelah objek orang diberi pewarnaan. Untuk hasil yang lebih halus, garis tepi dapat dihilangkan dan selanjutnya di duplikasi awannya menjadi 5.



C. Memberi Efek Transparasi pada Objek

1) Caranya dengan membuat objek sebuah lingkaran dan kemudian diberi warna Transparency. dalam membuat lingkaran gunakan tombol shift sambil membuat lingkaran dengan ellipse tool. Lalu diberi warna dengan

Fountain Fill.



2) Setelah diberi warna, selanjutnya beri efek Transparency pada mataharinya. Transparency Tool bisa ditemukan di icon group Blend Tool. Tarik edge di objek lingkarannya yang akan diberi efek transparan kemudian didrag.



3) Sekarang kita sudah punya 5 objek, satukan semua objek ke dalam background yang di buat di awal tadi. Pindahkan gedung ke belakang manusia-manusianya. Caranya, klik kanan pada gedungnya > Order > Behind > klik manusia yang posisinya paling belakang. Hasilnya seperti ini.



4) Buat gedung-gedung yang ada menjadi berbaur dengan latar atau

backgroundnya dengan membuat transparan dibagian bawahnya menggunakan Transparency Tool.



5) Menambahkan kata-kata motivasi. Caranya, klik icon Text Tool di toolbox (logonya huruf A) > klik dimana kita akan menulis.



6) Hasil akhir yang akan kita peroleh seperti ini.



Penilaian mandiri

Kerjakan soal berikut dengan jelas dan tepat!

1. Banyak media komunikasi grafis yang dilengkapi dengan gambar-gambar untuk

memperjelas isi pesan. Misalnya pada buku pelajaran Fisika. Pelajaran Fisika berkaitan dengan gejala-gejala alam. Misalnya gambar mobil. Mobil dibuat sedetail mungkin dan sering diberikan efek bayangan. Apa kegunaan dari efek bayangan tersebut!

2. Jelaskan efek contour pada CorelDraw!

3. Fungsi efek blend bermacam-macam, salah satunya untuk memudahkan dan mempercepat dalam mendesain gambar agar terlihat berderet secara konsisten. Apa saja syarat dalam menggunakan efek ini?

4. Jelaskan fungsi efek distort pada icon zipper!

5. Bayangan tidak hanya dapat diberikan di sebelah kanan gambar, melainkan ada beberapa letak yang dapat diberikan bayangan. Apa saja letak bayangan tersebut!

Penilaian kelompok

Setelah siswa mempelajari materi bab 6, di bawah ini ada tugas kelompok untuk dikerjakan sebagai berikut.

1. Buatlah kelompok masing-masing 4 orang!

2. Diskusikan bersama anggota kelompok Anda untuk membuat perencanaan sebuah objek gambar vektor dengan menerapkan rectangle tool, ellipse tool dan polygon tool sehingga menjadi sebuah media komunikasi grafis!

Rencana media komunikasi grafis berbasis gambar vektor:

3. Setelah media komunikasi grafis berbasis gambar vektor terbentuk, berikan beberapa

efek pada gambar vektor tersebut!

a. Efek bayangan:

b. Efek contour.

c. Efek blend:

d. Efek distort.

e. Efek bayangan:

4. Berikan keterangan setiap efek yang diberikan pada gambar vektor tersebut!

Keterangan efek:

5. Print screen hasil gambar vektor yang sudah diberi efek. Copy paste-kan di Microsoft

Word kemudian cetaklah pada kertas A4!

6. Buatlah laporan yang berisi perencanaan dan hasil praktik memberikan efek pada gambar vektor dalam format Bab I. Pendahuluan, Bab II. Pembahasan dan Hasil, Bab III. Penutup, dan Lampiran!

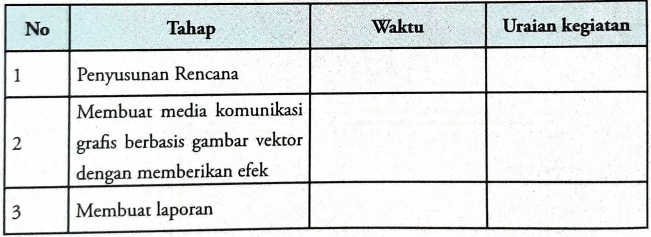

7. Lampiran laporan berupa jadwal kegiatan dalam mengerjakan projek ini.



8. Laporan dibuat perkelompok kemudian dijilid menggunakan cover warna biru,

jangan lupa pada cover diberi judul laporan dan identitas keompok!

Uji Kompetensi

Pilihlah satu jawaban yang paling benar dengan cara memberi tanda silang (X) pada huruf A, B, C, D atau E!

1. Pengolah gambar yang mampu bekerja dalam tipe grafik berbasis vektor disebut ...

A. CorelDraw

B. Power Point

C. Photo Shop

D. Point

E. Pascal

2. Gambar yang berbentuk dari rangkaian titik-titik yang berhubungan disebut ... ...

A. bitmap

B. kurva

C. vektor

D. jpeg

E. grafik

3. Berikut ini beberapa pernyataan tentang karakteristik gambar:

1. Ketika diperbesar tetap jelas.

2. Tersusun dari titik-titik.

3. Tidak dipengaruhi oleh resolusi.

4. Banyak diterapkan dalam dunia percetakan.

5. Semakin tinggi resolusi semakin baik kualitas gambar.

Pertanyaan diatas yang merupakan ciri-ciri gambar vektor adalah ...

A. 1-2-3

B. 1-2-5

C. 1-2-4

D. 1-3-4

E. 2-3-5

4. F8 adalah shortcut pada keyboard untuk memunculkan ...

A. berzier tool

B. shape tool

C. freehand tool

D. text tool

E. artistic media tool

5. Untuk membuat garis tunggal dan untuk membuat kurva menggunakan ...

A. berzier tool

B. teks tool

C. hand tool

D. knife tool

E. free handtool

6. Interactive drop shadow tool di gunakan untuk ...

A. membuat efek bayangan pada objek

B. memotong objek

C. menentukan format outline

D. menghilangkan garis

E. membuat kontur pada objek

7. Fasilitas yang menyediakan media brush, spiyer, cal grapic dan pressure tool adalah ...

A. zoom tool

B. artistic media tool

C. pen tool

D. smudge tool

E. knife tool

8. Menu bar pada CorelDraw yang berfungsi untuk mengolah gambar adalah ...

A. format

B. view

C. bitmap

D. edit

E. arrange

9. Sistem pewarnaan yang cocok untuk desain gambar dengan kebutuhan percetakan

adalah ...

A. Grayscale

B. RGB

C. Dutone

D. Bitmap

E. CMYK

10. Nama icon yang berada pada awal program CorelDraw dan berfungsi untuk membuka

dokumen yang sudah dibuat adalah ...

A. open last edited

B. what's new?

C. template roughen brush

D. knife tool

E. hand tool

11. Dua macam teknik menggambar kurva bebas yaitu ...

A. point to point dan dragging

B. artistik kurv dan dragging

C. point to point dan rectangle

D. artistic kurv dan rectangle

E. rectangle dan dragging

12. Contour digunakan untuk ...

A. membentuk sudut dari suatu objek gambar/teks

B. membuat efek bayangan dari objek gambar/teks

C. menimbulkan efek 3d dari suatu objek gambar/teks dengan cara mengubah warna sisinya

D. menghilangkan efek 3d dari objek gambar

E. membentuk garis 3d

13. Berikut ini adalah sub menu dari Interactive Tool yang terdapat dalam Corel Draw ...

A. blend tool

B. extrude tool

C. contour tool

D. custom tool

E. distortion tool

14. Proses memotong sebagian dari image menggunakan ...

A. text tools

B. shape tolls

C. magic wand tools

D. cropping tools

E. stamp tools

15. Ikon yang digunakan untuk membuat seleksi berbentuk segi empat, ellips serta baris

adalah ...

A. marque

B. cropping

C. stamp

D. dodge

E. canvas

16. Untuk mengambil sampel dan meletakannya pada image lain menggunakan tools ...

A. stamp tool

B. marquee

C. shape tool

D. canvas

E. hand

17. Berikut ini yang tidak terdapat pada tools palatte adalah ...

A. dodge tool

B. brush tool

C. clone stamp tool

D. opacity tool

E. paint bucket tool

18. Karakteristik efek Blend yaitu menggandakan objek dalam jumlah (duplikat) tertentu. Kita dapat menentukan jumlah duplikat sesuai dengan kebutuhan dan bentuk benda. Tool yang digunakan untuk menentukan jumlah duplikat yaitu....

A. blends direction dengan jumlah default sebanyak 20

B. blends object dengan jumlah default sebanyak 30

C. loop object dengan jumlah default sebanyak 20

D. direct object dengan jumlah default sebanyak 20

E. blends object dengan jumlah default sebanyak 20

19. Object 3D dibuat menggunakan efek extrude dengan mengatur panjang dan lebarnya. terhadap objek aslinya. Pengaturan ini menggunakan tool depth dan extrude rotation yaitu dengan langkah...

A. ditarik tegak lurus dengan sumbu Y

B. ditarik tegak lurus dengan sumbu X

C. ditarik tegak lurus dengan sumbu Z

D. disejajarkan dengan sumbu X dan Y

E. memutar objek 3D terhadap sumbu X, Y dan Z sesuai dengan proses drag yang dilakukan.

20. Gambar atau objek yang terkena cahaya menyebabkan adanya efek bayangan pada gambar tersebut. Pada saat menggambarkan efek bayangan pada gambar hal yang perlu diperhatikan yaitu....

A. ukuran objek yang akan dibuat

B. posisi gambar dan dimana pencahayaan gambar tersebut

C. susunan gambar jika jumlahnya banyak

D. bentuk gambar yang dibuat

E. gambar tersebut condong kemana (kiri atau kanan)

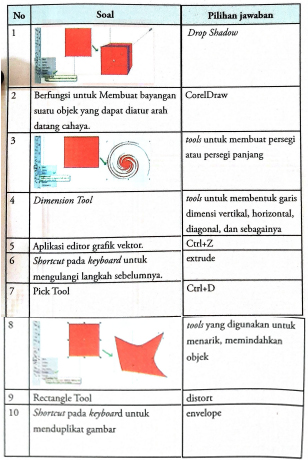

Kerjakan soal-soal di bawah ini dengan cara menjodohkan pertanyaan yang ada di kolom sebelah kiri dengan pilihan jawaban yang benar yang ada di kolom sebelah kanan!
