TLJ - Proses Komunikasi Data dalam Jaringan (BAB III) Kelas XI
Proses komunikasi data adalah perpindahan data dari suatu sumber atau transmiter menuju ke suatu tujuan atau receiver yang melewati suatu media penghantar dalam bentuk bit-bit. Salah satu contoh proses komunikasi data adalah melakukan video conference melalui komputer. Suara dan video dalam video conference harus diubah terlebih dahulu menjadi bentuk kumpulan bit-bit sebelum memasuki media penghantaran untuk dikomunikasikan.
Dalam komunikasi data, hal-hal yang harus diperhatikan adalah pengirim, media, dan penerima. Pengirim adalah orang yang bertindak sebagai sumbernya, media sebagai perantaranya, dan penerima adalah server atau orang yang menampung data. Proses komunikasi data terbagi menjadi dua kategori, yaitu komunikasi data pada jaringan komputer dan komunikasi data pada jaringan telepon.
Komunikasi data pada jaringan komputer memungkinkan pertukaran data yang terjadi antarkomputer. Sementara itu, komunikasi data pada jaringan telepon adalah proses pertukaran data yang dilakukan dengan memanfaatkan teknologi komunikasi jarak jauh melalui sinyal listrik.
Untuk melakukan suatu proses komunikasi data dalam jaringan, diperlukan alat atau perangkat yang dapat menunjang pembangunan sebuah infrastruktur jaringan komunikasi data.
Proses komunikasi data adalah perpindahan informasi yang teriadi dari suatu sumber menuju ke suatu tujuan. Proses komunikasi data dapat terjadi pada jaringan komputer maupun jaringan telepon. 1. Komunikasi Data pada Jaringan Komputer
Jaringan komputer adalah jaringan telekomunikasi yang memungkinkan komputer satu dapat saling terhubung dengan komputer lain dan saling bertukar data. Agar dapat saling bertukar data, setiap bagian dari jaringan komputer dapat meminta dan memberikan layanan. Pihak yang meminta atau menerima layanan tersebut disebut klien, sementara pihak yang memberikan atau mengirimkan disebut server.
Proses komunikasi data yang terjadi pada jaringan komputer dapat diuraikan sebagai berikut.
a. server mengirim sinyal informasi menuju klien melalui protokol encode.
b. komputer Sinyal listrik maupun sinyal dalam bentuk gelombang elektromagnetik pada suatu jaringan komputer merambat atau memancar dengan prinsip kerja
jaringan komputer.
c. Agar suatu perangkat dalam jaringan dapat saling bertukar data, diperlukan suatu alat yang dapat berfungsi untuk mengubah sinyal analog menjadi sinyal digital, maupun sebaliknya.
d. Setelah data sampai pada klien, informasi akan di-decode kembali menjadi sinyal digital sebelum masuk ke receiver.
e. Informasi yang masuk ke receiver menggunakan protocol OSI atau TCP/IP.
Kegiatan 3.1
A. Judul Kegiatan : Menganalisis Proses Komunikasi Data pada Jaringan Komputer
B. Jenis Kegiatan : Diskusi Kelompok
C. Tujuan Kegiatan :
1) Peserta didik dapat menjelaskan cara kerja komunikasi data pada jaringan komputer. (KD 3)
2) Peserta didik dapat mempresentasikan proses komunikasi data pada jaringan komputer dengan
terampil. (KD 4)
D. Langkah Kerja :
1. Buatlah kelompok yang beranggotakan 3-4 orang dan tunjuklah salah seorang sebagai ketua!
Ketua Kelompok : .....................................................................................
Anggota 1 : .....................................................................................
Anggota 2 : .....................................................................................
Anggota 3 : .....................................................................................

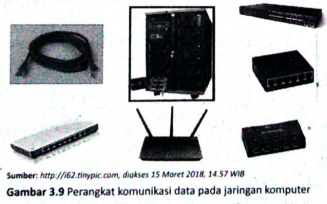

2. Perhatikan gambar berikut dengan saksama!
3. Berdasarkan gambar di depan, secara berkelompok lakukanlah analisis terhadap proses pengiriman data dari komputer sender kepada komputer receiver sesuai dengan pemahaman kalian! Proses pengiriman data:
.....................................................................................
4. Secara berkelompok, identifikasilah salah satu laboratorium di sekolahmu yang memiliki infrastruktur jaringan komputer! Jelaskanlah proses komunikasi data yang terjadi pada laboratorium tersebut! Topologi jaringan komputer di laboratorium
.....................................................................................
Proses komunikasi data di laboratorium
.....................................................................................
5. Berdasarkan hasil analisis dan identifikasi kalian mengenai komunikasi data pada jaringan komputer, buatlah sebuah presentasi yang menarik. Presentasikan di depan kelas dan mintalah tanggapan dari kelompok lain!
Permasalahan dan Penyelesaian
Permasalahan 3.1:
Proses komunikasi data pada jaringan komputer haruslah melewati setiap tahapan yang telah diuraikan di mana informasi akan dikirim dari server melewati transmiter yaitu modem untuk melewati proses encode dan decode sebelum akhirnya diterima oleh klien. Apabila salah satu proses atau tahapan mengalami gangguan, akan terjadi kegagalan jaringan yang dapat menyebabkan data tidak akan dapat diteruskan. Kegagalan proses komunikasi data pada jaringan komputer dapat disebabkan oleh beberapa hal. Apa saja hal-hal yang dapat menyebabkan kegagalan komunikasi data?
Penyelesaian:
Berikut adalah beberapa hal yang dapat menyebabkan terjadinya kegagalan komunikasi data pada jaringan komputer.
1. Kondisi kabel jaringan yang berkualitas buruk.
2. Terjadi kesalahan pada server.
3. Terjadi gangguan pada perangkat keras jaringan seperti hub, switch, bridge, router, dan sebagainya. Kesalahan implementasi dari topologi jaringan. Pada kasus jaringan yang menggunakan wireless network, terdapat kemungkinan jangkauan dari jaringan wireless yang terhalang objek. Misalnya tembok tinggi atau lokasi dari access point yang terlalu jauh sehingga sulit untuk menangkap sinyal dengan baik.
Bagaimana pendapatmu (minimal 15 kata):
.....................................................................................
Apa alasannya (minimal 30 kata):
.....................................................................................
Sebutkan faktor lain yang dapat menyebabkan kegagalan komunikasi data yang kamu ketahui:
.....................................................................................
Permasalahan 3.2:
Jaringan komputer sering diterapkan di berbagai lembaga seperti lembaga pendidikan, lembaga pemerintahan, perkantoran, dan sebagainya. Hal ini karena jaringan komputer dapat memudahkan dalam proses pertukaran data atau komunikasi data. Pada jaringan komputer, terdapat beberapa jenis operasi komunikasi data. Apa saja jenis operasi komunikasi data tersebut?
Penyelesaian:
Jenis operasi komunikasi data di antaranya sebagai berikut.
1. Data collection. Data dapat dikumpulkan dari beberapa tempat (remote station), disimpan dalam memori, dan pada waktu-waktu tertentu, data tersebut akan diolah.
2. Inquiry and response. Pemakai dapat mengakses langsung ke dalam file atau program. Data yang dikirimkan ke sistem komputer dapat langsung diproses dan hasilnya dapat segera diberikan. Bila pemakai melakukan dialog dengan komputer maka sistem seperti ini disebut interaktif, misalnya pembayaran telepon dan transaksi di bank.
3. Storage and retrival. Data yang sebelumnya disimpan dalam komputer dapat diambil sewaktu-waktu oleh pihak yang berkepentingan tanpa dibatasi jarak, misal email dan ATM.
4. Time sharing. Sejumlah pemakai dapat mengerjakan programnya secara bersama-sama. Setiap pemakai diberikan kesempatan untuk bekerja selama jangka waktu tertentu yang tetap besarnya. Setelah itu, pemakai lain akan diberikan kesempatan untuk menggunakannya. Misalnya adalah aplikasi jaringan komputer yang berada di warnet.
5. Remote job entry. Remote job entry akan mengirimkan program atau data untuk disimpan di server tempat data diproses. Program tersebut dikerjakan secara batch, yaitu diolah setelah gilirannya tiba. Misalnya adalah web application.
6. Real time data processing and proses control. Hasil proses dikehendaki dalam waktu yang sesuai dengan kepentingan proses tersebut (real time), misal Google Maps Data Exchange Among Computers, pertukaran data berupa program, file, dan sebagainya antarsistem komputer.
Bagaimana pendapatmu (minimal 15 kata):
.....................................................................................
Apa alasannya (minimal 30 kata):
.....................................................................................
Sebutkan informasi lain mengenai komunikasi data pada jaringan komputer :
.....................................................................................
2. Komunikasi Data pada Jaringan Telepon
a. Komunikasi Data pada jaringan Telepon Kabel
Telepon merupakan alat komunikasi jarak jauh melalui sinyal listrik yang biasanya berupa suara. Jaringan telepon di Indonesia dibagi menjadi jaringan telepon tetap dan jaringan telepon bergerak. Jaringan telepon tetap diterapkan pada telepon rumah atau kantor yang biasanya menggunakan kabel. Jaringan telepon tetap di Indonesia meliputi jaringan telepon lokal, SLI, SLJ, dan tertutup. Sedangkan jaringan telepon bergerak meliputi satelit, telepon seluler, dan radio trunking. Kedua jenis jaringan ini digunakan di seluruh dunia untuk membantu proses komunikasi.

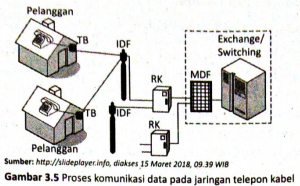

Proses komunikasi data yang terjadi pada jaringan telepon kabel dapat diuraikan sebagai berikut.
1) Suara dari pengirim diterima oleh alat yang disebut microphone.
2) Microphone tersebut selanjutnya mengubah gelombang suara menjadi sinyal listrik yang
kemudian disalurkan oleh perangkat telepon.
3) Dari pusat telekomunikasi, sinyal tersebut diteruskan kepada penerima.
4) Setelah sampai ke penerima, sinyal tersebut selanjutnya diubah lagi menjadi gelombang suara
oleh speaker.
Proses Komunikasi pada Jaringan Telepon
Kemajuan era teknologi secara langsung dan tidak langsung memberikan kemudahan kepada manusia dalam melaksanakan aktivitasnya. Kemajuan teknologi terjadi di berbagai bidang baik bidang pendidikan, sosial, informasi, dan lain lain.
Semakin majunya teknologi dibidang informasi membuat manusia semakin cepat mengetahui berbagai berita bahkan dari seluruh dunia.
Kemajuan teknologi yang sangat terasa sekarang ini juga terjadi dibidang telekomunikasi. Berbagai teknologi canggih tercipta untuk membuat manusia agar lebih mudah berkomunikasi dengan yang lainya bahkan di tempat yang jauh dalam waktu yang singat.
Lambat laun, surat menyurat tergantikan dengan surat elektronik. Teknologi telepon mampu membuat manusia berbicara secara langsung dengan yang lain tanpa harus bertemu secara langsung bahkan dengan jarak yang jauh masih bisa dijangkau.
Sejarah Perkembangan Jaringan Telepon
Dahulu, sebelum teknologi telepon ditemukan, manusia menggunakan surat dan telegraf.
Karena pengiriman surat membutuhkan waktu yang lebih lama, sebagian besar orang beralih ke telegraf. Hal ini membuat kantor – kantor telegraf sibuk pada pertengahan tahun 1800 – an.
Telegraf adalah alat untuk mengirim dan menerima pesan menggunakan kode morse sebagai kode komunikasi.
Penyampaian pesan dengan telegraf akan cenderung lebih cepat dibandung menggunakan surat. Manusia semakin berusaha keras agar menyempunakan teknologi komunikasi ini. Percobaan banyak dilakukan oleh peneliti, termasuk Alexander Graham Bell.
Pada tahun 1865, Bell memulai penelitiannya dengan mengukur tinggi dan rendah suatu nada dan getaran bunyi.
Dari penlitian yang ia lakukan, ia terdorong untuk meneliti lebih jauh tetang bunyi yang bisa dikirim secara elektronik melalui telegraf. Pada tahun 1875, Bell bersama asistennya yaitu Thomas Watson mengajukan hak paten dari alat ciptaannya.
Pada tahun 1876, percobaan pertama dilakukan sekaligus mengenalkan telepon pada orang banya. Uji telepon pertama kali mampu menjangkau jarak 8 mil.
Percobaan terus dilakukan untuk menyempurnakan teknologi tersebut. Higga pada tahun 1915, pertama kalianya Bell melakukan telepon lintas beua dari New York ke San Fransisco.
Sejak saat itu hingga sekrang, proses komunikasi pada jaringan telepon semakin canggih dan dapat dinikmati oleh semua orang baik lintas samudra dan juga benua.
Telepon mobile awalnya digunakan sebagai alat bantu perang untuk meningkatkan kualitas radar dan melakukan bidikan tembakan. Setelah perang selesai, barulah dipasang ratusan telepon pada tahun 1940.
Teknologi ini semakin dikembangkan oleh perusahaan teknologi AT&T. Bahkan AT&T menjadi laboratorium dengan sistem terbaik didunia. Teknologi jarigan telepon semakin didukung dengan munculnya komputer dan internet dan pengiriman pesan bergeser menjadi pengiriman data.
Cara Kerja Jaringan Telepon sebagai Alat Komunikasi
Telepon adalah salah satu alat komunkasi yang bekerja untuk menyampaikan pesan suara melalui arus listrik.
Telepon menggunakan transmisi sinyal listrik untuk bisa beroperasi sehingga dapat berkomunikasi dengan pengguna telepon lain.
Pada umumnya, cara kerja jaringan telekomunikasi dengan mengubah suara menjadi sinyal komunikasi melalui perangkat telekomunkasi.
Pada dasarnya jaringan telepon dibagi menjadi dua yaitu jaringan tetap dan jaringan bergerak. Jaringan tetap biasanya menggunakan kabel seperti pada telepon rumah ataupun telepon kantor.
Telepon bergerak tidak menggunakan kabel seperti telepon seluler, radio, dll. Kedua jaringan membantu manusia dalam berkomunikasi.
Telepon Kabel
Proses komunkasi telepon kabel memanfaatkan sistem wireline. Wireline sendiri merupakan media transmisi dengan perantara kabel untuk menghubungkan antara pengirim dengan penerima.
Penggunaan wireline biasanya karena alasan jarak dekat, namun bisa juga jarak jauh seperti pesawat telepon.
Jaringan dengan kabel terdiri dari LAN (Local Area Network), MAN (Metropolitan Area Network), WAN (Wide Are Network), dan internet.
Berikut adalah cara kerja telepon kabel:
Suatu alat yang disebut microphone akan menerima suara dari pengirim
Gelombang suara yang diterima microphone diubah menjadi sinyal listrik yang kemudian oleh perangkat telepon disalurkan
Sinyal disalurkan ke pusat telekomunikasi melalui kabel
Pusat telekomunikasi meneruskan sinyal tersebut kepada penerima
Sinyal yang sampai kepada penerima diubah menjadi gelombang suara oleh speaker
2. Telepon Nirkabel atau Telepon Seluler
Telepon seluler merupakan alat komunikasi yang kerjanya menyerupai telepon konvensional menggunakan kabel seperti diatas namun dapat dibawa kemana – mana, makanya istilahnya mobile.
Ide tercetusnya telepon genggam pertama kali diutarakan oleh Coooper yang meruakan salah satu tim divisi motorolla yang ingin ada sebuah alat komunikasi yang mudah dibawa secara fleksibel untuk bepergian. Pertama kalinya telepon genggam dibuat beratnya masih 2 kilogram.
Dan harganya pada tahun 1983 adalah sekitar 36 juta rupiah. Berbagai tantangan dihadapi oleh cooper dan tim.
Keberadaan telepon seluler atau ponsel tak luput dari jasa Amos Joel Jr yang merupakan pakar dalam bidang switching. Berkatnya penggunaan ponsel menjadi nyaman.
Telepon seluler tidak menggunakan sistem wireline, namun menggunakna sistem wireless. Sistem wireless adalah jaringan nirkabel dimana cara kerjanya tanpa menggunakna kabel untuk berkomunikasi dengan pengguna yang lain.
Antara pegirim dan peneria harus tercakup dalam Base Transceiver Station (BTS) yang memfasilitasi antar pengguna telepon seluler secara wireless.
Berikut adalah cara kerja telepon seluler:
Microphone menerima suara dari pengirim
Gelombang suara yang ditangkap microphone diubah menjadi sinyal listrik yang kemudian dipancarkan ke BTS terdekat oleh ponsel.
BTS menerima sinyal tersebut untuk diteruskan ke pusat telekomunikasi
Pusat telekomunikasi meneruskan sinyal ke BTS terdekat untuk diterukan kepada penerima
Sinyal yang sampai pada penerima diubah menjadi geombang suara oleh speaker
Berdasarkan penjelasan diatas dapat ditarik kesimpulan bahwa proses komunikasi pada jaringan telepon dengan kabel dan nirkabel memiliki persamaan yaitu sebagai alat komunikasi dan memiliki ringer serta microphone.
Sedangkan perbedaannya adalah telepon seluler tanpa kabel atau wireless dan telepon kabel mamakai sistem wireline.
Jika menggunakan telepon seluler harus memakain simcard sedangkan telepon kabel tanpa sim card. Jaringan telepon bekerja menggunakan transmisi sinyal listrik sehingga dapat berkomunikasi dengan pengguna lainnya.
Kegiatan 3.2
A. Judul Kegiatan : Menganalisis Proses Komunikasi Data pada Jaringan Telepon Kabel
B. Jenis Kegiatan : Diskusi Kelompok
C. Tujuan Kegiatan :
1) Peserta didik dapat menjelaskan cara kerja komunikasi data pada jaringan telepon kabel. (KD 3)
2) Peserta didik dapat mempresentasikan proses komunikasi data pada jaringan telepon kabel dengan terampil. (KD 4)
E. Langkah Kegiatan:
1. Buatlah kelompok yang beranggotakan 3-4 orang dan tunjuklah salah seorang sebagai ketua! Ketua Kelompok: .....................................................................................
Anggota 1 .....................................................................................
Anggota 2 .....................................................................................
Anggota 3 .....................................................................................
2. Perhatikan gambar berikut dengan saksama!
3. Berdasarkan gambar di atas, secara berkelompok lakukanlah analisis terhadap proses pertukaran informasi pada jaringan telepon kabel sesuai dengan pemahaman kalian! Proses pertukaran informasi:
.....................................................................................
4. Secara berkelompok, identifikasilah jaringan telepon yang ada di sekolahmu! Jelaskanlah proses komunikasi data yang terjadi pada setiap ruangan yang 'memiliki jaringan telepon! Topologi jaringan telepon sekolah:
Contoh proses komunikasi data di salah satu ruangan:
Ruangan
.....................................................................................
Proses komunikasi data:
.....................................................................................
5. Berdasarkan hasil analisis dan identifikasi kalian mengenai komunikasi data pada jaringan telepon kabel, buatlah sebuah makalah! Makalah yang menarik akan dipilih oleh guru untuk dipresentasikan di depan kelas!
6. Bersama teman kelompokmu, presentasikan di depan kelas dan mintalah tanggapan dari kelompok lain!
Permasalahan dan Penyelesaian
Permasalahan 3.3:
Jaringan telepon kabel memiliki proses komunikasi data yang berbeda dengan jaringan komputer Dalam jaringan telepon, terdapat istilah pensinyalan. Pensinyalan telepon berfungsi untuk mengendalikan dan menghubungkan seorang pelanggan dengan sentral, dan fasilitas transmisi sehingga suatu fungsi jaringan va disediakan. Terdapat beberapa jenis signaling pada jaringan telepon. Apa saja jenis signaling tersebut !
Penyelesaian:
Berikut ini jenis signaling pada jaringan telepon.
1. Pembangunan atau pengawalan panggilan (call orginating). Fungsinya sebagai berikut.
a) Mendeteksi datangnya panggilan dari seorang pelanggan.
b) Menyiapkan penerimaan pulsa pilih-pilih.
c) Apabila terdeteksi oleh sentral, panggilan yang datang akan diprioritaskan.
2. Pembebasan (clear forward). Fungsinya sebagai berikut.
a) Mengirimkan sinyal untuk melepaskan sirkuit pelanggan di sentral yang melepaskan semua
penyambungan di cross point (kanal bicara).
b) Clear forward pada saluran trunk, melepaskan seluruh penyambungan trunk.
3. Jawaban atas panggilan (call answer). Fungsinya sebagai berikut.
a) Memberi tahu pemanggil bahwa pelanggan tujuan siap untuk bicara.
b) Memberi tahu sentral bahwa perhitungan pulsa dapat dimulai (handset sudah diangkat oleh tujuan).
4. Pengebelan (ringer). Fungsinya sebagai berikut.
a) Memberi tahu pelanggan tujuan bahwa ada panggilan yang masuk.
b) kepada pemanggil, sentral mengirimkan nada panggil (ring back tone).
5. Nada sibuk (busy tone). Fungsinya adalah untuk memberitahukan bahwa sirkuit pelanggan atau trunk sedang sibuk atau pelanggan tujuan sedang sibuk.
6. Nada pilih (dialog tone). Fungsinya adalah memberitahukan pemanggil bahwa sentral telah siap menerima serangkaian dial pulse dari pemanggil.
7. Dialing pulse/address signal. Fungsinya sebagai berikut.
a) Dikirimkan dari sentral pemanggil ke sentral tertentu untuk menentukan pelanggan tujuan
b) Sentral akan menunggu sampai selang waktu tertentu untuk meyakinkan bahwa pemutaran nomor
oleh pelanggan telah selesai.
8. Sinyal/pulsa metering. Fungsinya adalah sinyal yang menggerakkan meter pulsa saat panggilan berlangsung.
Bagaimana pendapatmu (minimal 15 kata):
.....................................................................................
Apa alasannya (minimal 30 kata):
.....................................................................................
Sebutkan informasi lain mengenai komunikasi data pada jaringan telepon:
.....................................................................................
Permasalahan 3.4:
Switching adalah teknik penyiapan berdasarkan permintaan dari sebuah koneksi individual sepasang inlet tertentu menuju outlet tertentu dalam sekumpulan inlet dan outlet ketika akan diperlukan pertukaran informasi. Terdapat dua jenis switching pada jaringan telepon yang digunakan untuk melakukan transfer informasi berdasarkan penyiapan jalurnya. Salah satunya adalah circuit switching. Bagaimana cara kerja circuit switching?
Penyelesaian:
Circuit switching merupakan metode penyambungan di mana dua node (inlet dan outlet) yang akan berkomunikasi, menyiapkan sebuah jalur dedicated (sirkuit) terlebih dahulu sebelum dilakukan pentransmisian informasi. Circuit switching biasanya diimplementasikan di jalur telepon analog (PSTN). Berikut adalah tahapan tahapan circuit switching.
1. Pembentukan sirkuit (link fisik) yang dedicated
2. Transfer sinyal.
3. Pemutusan sirkuit.
Bagaimana pendapatmu (minimal 15 kata):
.....................................................................................
Apa alasannya (minimal 30 kata):
.....................................................................................
Sebutkan informasi lain mengenai komunikasi data pada jaringan telepon:
.....................................................................................
b. Komunikasi Data pada Jaringan Telepon seluler
inancarkan dari sebuah pemancar dengan frekuensi tertentu. Untuk membagi daerah agar mendapatkan frekuensi yang merata pada daerah tersebut maka sebuah menjadi sebuah irisan berbentuk hexagonal.
Proses komunikasi data yang terjadi pada jaringan telepon seluler dapat diuraikan sebagai berikut.
1) Suara dari pengirim diterima oleh alat yang disebut microphone.
2) Microphone tersebut selanjutnya mengubah gelombang suara menjadi sinyal listrik yang kemudian dipancarkan oleh ponsel ke BTS terdekat.
3) Sinyal tersebut diterima oleh BTS yang kemudian diteruskan kepada penerima.
4) Setelah sampai kepada penerima, selanjutnya sinyal tersebut diubah lagi menjadi gelombang suara oleh speaker.
Kegiatan 3.3
Judul Kegiatan : Menganalisis Proses Komunikasi Data pada Jaringan Telepon Seluler
Jenis Kegiatan : Diskusi Kelompok
Tujuan Kegiatan :
1) Peserta didik dapat menjelaskan cara kerja komunikasi data pada jaringan telepon seluler. (KD 3)
2) Peserta didik dapat mempresentasikan proses komunikasi data pada jaringan telepon seluler dengan
terampil. (KD 4)
Langkah Kegiatan :
1. Buatlah kelompok yang beranggotakan 3-4 orang dan tunjuklah salah seorang sebagai ketua!
Ketua Kelompok : .....................................................................................
Anggota 1 .....................................................................................
Anggota 2 .....................................................................................
Anggota 3 .....................................................................................
2. Perhatikan gambar berikut dengan saksama!
3. Berdasarkan gambar di atas, secara berkelompok lakukanlah analisis terhadap proses pertukaran informasi pada jaringan telepon seluler sesuai dengan pemahaman kalian! Proses pertukaran informasi:
.....................................................................................
4. Secara berkelompok, lakukanlah komunikasi dengan menggunakan telepon seluler. Identifikasilah jaringan telepon seluler yang kalian gunakan! Jelaskanlah proses komunikasi data yang terjadi pada jaringan telepon seluler tersebut! Skema (storyboard) komunikasi dengan menggunakan jaringan telepon seluler:
.....................................................................................
5. Berdasarkan hasil analisis dan identifikasi kalian mengenai komunikasi data pada jaringan telepon seluler, buatlah sebuah presentasi yang menarik. Presentasikan di depan kelas dan mintalah tanggapan dari kelompok lain!
Permasalahan dan Penyelesaian
Permasalahan 3.5:
Jaringan telepon seluler menjaga informasi untuk melacak lokasi perangkat mobile pelanggan mereka. Perangkat seluler dilengkapi dengan rincian saluran yang sesuai untuk sinyal dari sistem jaringan seluler. Saluran ini dikategorikan menjadi dua bidang. Apa saja jenis saluran tersebut?
Penyelesaian:
Saluran yang digunakan sebagai sinyal untuk sistem jaringan seluler dikategorikan sebagai berikut.
1. Strong Dedicated Control Channel. Saluran ini digunakan untuk mengirimkan informasi digital ke telepon seluler dari stasiun pangkalan atau BTS, begitu pula sebaliknya.
2. Strong Paging Channel. Saluran ini digunakan untuk melacak ponsel oleh MSC saat ada panggilan yang diarahkan ke sana.
Bagaimana pendapatmu (minimal 15 kata):
.....................................................................................
Apa alasannya (minimal 30 kata):
.....................................................................................
Sebutkan informasi lain mengenai jaringan telepon seluler yang kamu ketahui:
.....................................................................................
Permasalahan 3.6:
Jaringan seluler pada telepon genggam terbagi menjadi dua jenis, yaitu jaringan GSM dan CDMA. GSM dan CDMA merupakan dua macam teknologi yang mendukung fungsionalitas dari sebuah telepon genggam, terutama fungsi telepon dan fungsi sms. GSM adalah teknologi jaringan seluler yang bekerja dengan mengirimkan data berdasarkan waktu atau timeslot, sementara CDMA adalah teknologi yang menggunakan sistem kode. CDMA menggunakan kode-kode tertentu yang unik untuk mengatur setiap panggilan yang berlangsung. Apa saja perbedaan GSM dan CDMA?
Penyelesaian:
Perbedaan GSM dan CDMA adalah sebagai berikut.
1. Luas cakupan BTS yang dimiliki oleh GSM lebih banyak jika dibandingkan dengan CDMA. Hal ini disahabkan beberapa wilayah tertentu tidak memiliki banyak pelanggan, sehingga hal ini membuat pembangunan BTS untuk jaringan CDMA menurun.
2. GSM memiliki kemampuan roaming yang membuatnya dapat digunakan di mana saja di dalam regional yang berada di wilayah Indonesia. Sementara jaringan CDMA tidak selamanya dapat diguna bebas. CDMA harus didaftarkan pada fitur layanan combo agar memiliki nomor sama seperti GSM agar tidak terkena biaya roaming,
3. Keamanan komunikasi jaringan CDMA lebih aman jika dibandingkan dengan GSM.
4. CDMA memiliki biaya investasi yang rendah sehingga menyebabkan perangkat telepon seluler yang bergerak pada jaringan CDMA memiliki harga yang lebih murah jika dibandingkan dengan GSM.
Bagaimana pendapatmu (minimal 15 kata):
.....................................................................................
Apa alasannya (minimal 30 kata):
.....................................................................................
Sebutkan perbedaan lain GSM dan CDMA yang kamu ketahui:
.....................................................................................
B. Mengenal Perangkat Komunikasi Data
Untuk membangun suatu infrastruktur jaringan komunikasi data, tentu diperlukan berbagai macam perangkat jaringan. Perangkat komunikasi data pada jaringan komputer berbeda dengan perangkat komunikasi data pada jaringan telepon.
1. Perangkat Komunikasi Data pada Jaringan Komputer
Perangkat komunikasi data yang diperlukan pada jaringan komputer di antaranya adalah sebagai berikut
A. DCE, DTE, dan DCCU
DCE (Data Communication Equipment) digunakan untuk menyalurkan informasi antarlokasi. DCE biasanya dipasang pada perangkat yang berada pada pengguna layanan komunikasi data. DTE (Data Terminal Equipment) digunakan untuk mengatur keluar masuknya informasi. DTE diletakkan pada perangkat yang berada pada ISP/provider. Sementara itu, DCCU (Data Communication Control Unit) digunakan untuk mengatur hubungan peralatan,
B. Modem
Modem (Modulator Demodulator) adalah perangkat yang digunakan untuk mengubah sinyal analog menjadi sinyal digital. Modem adalah perangkat yang juga menghubungkan suatu perangkat dengan internet.
c. Kabel Jaringan
Kabel Jaringan merupakan perangkat yang digunakan sebagai media penghubung antara komputer dengan komputer atau komputer dengan perangkat jaringan lain.
d. Network Interface Card (NIC)
NIC atau yang juga dikenal dengan Ethernet Card adalah perangkat yang digunakan sebagai penghubung antarkomputer dengan sebuah jaringan.
e. Router
Router berfungsi sebagai penghubung antarjaringan. Router mener dilewati paket/data sehingga paket/data dapat sampai ke alamat tujuannya.
f. Switch
Switch digunakan untuk memproses informasi pada lapisan data-link (data-link layer). Informasi yang dicek oleh switch adalah alamat MAC address dari setiap perangkat dan komputer yang terhubung dengannya.
g. Repeater
Repeater digunakan untuk memperkuat sinyal dengan cara menerima sinyal dari suatu segmen jaringan lalu memancarkan kembali pada segmen kabel yang lain.
2. Perangkat Komunikasi Data pada Jaringan Telepon
Perangkat komunikasi data yang diperlukan pada jaringan telepon di antaranya adalah sebagai berikut.
a. Handset
Handset adalah perangkat yang terdiri atas microphone dan speaker. Handset dikenal dengan gagang telepon yang digunakan sebagai alat input dan output pada perangkat telepon.
b. Hook Switch
Hook switch adalah perangkat yang digunakan sebagai tempat pemutus sambungan jalur pelanggan ke sentral.
c. Ringer
Izin bertanya kak, untuk kunci jawabannya apakah bisa di share ?
ReplyDeleteNdk ada jawabannya ya kak
DeleteJawabannya tidak ada?
ReplyDelete
